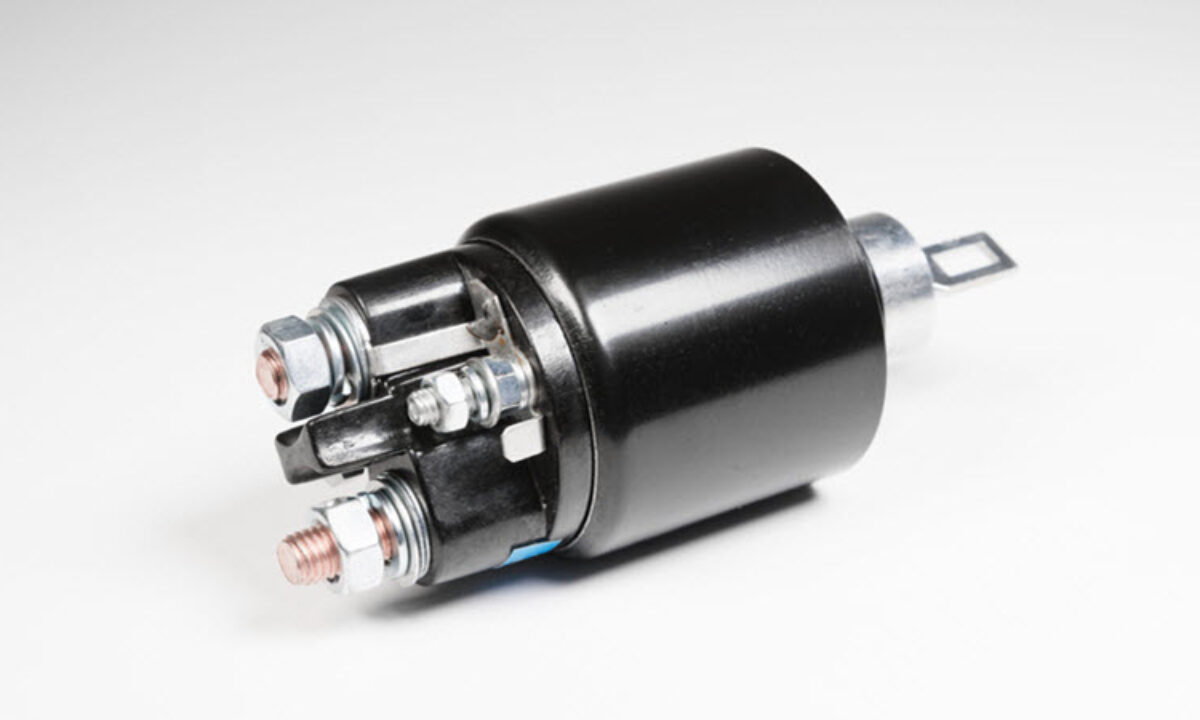

汽車起動機電磁開關的三個主要接線端子及其功能如下：?

1. ?50端子（S端子/起動端子）?
   • 連接點火開關或起動機繼電器的控制線，接收啟動信號。
   • 當點火開關轉至啟動檔時，50端子通電，觸發電磁開關吸合，帶動驅動齒輪與飛輪嚙合并接通主電路。
   • 部分資料標注為“S端子”（Starter的縮寫）。
2. ?30端子（B端子）?
   • 直接連接蓄電池正極的?；鹁€，提供大電流供電。
   • 采用粗導線連接，確保啟動時能輸送足夠電流至起動機。
   • 部分車型標注為“B端子”（Battery的縮寫）。
3. ?C端子（M端子）?
   • 連接起動機內部勵磁繞組或直流電動機正極，將電流導入電機驅動轉子旋轉。
   • 部分資料中稱為“M端子”（Motor的縮寫）。

補充說明

• ?端子命名邏輯?：
  • “30”代表常電（源自德國汽車電路標準，指蓄電池直接供電的線路），“50”代表啟動控制信號。
• ?其他變體?：
  少數起動機可能額外存在點火端子“R”（連接點火線圈附加電阻）或接地端子“31”。
• ?接線注意事項?：
  安裝時需確保驅動齒輪與飛輪端面間隙為3-5毫米，避免嚙合異常。
